2008年7月2日晚8點15分,隨著5、4、3、2、1、啟動的呼聲,北京中央廣播電視塔景觀照明系統正式啟用,這也標志著上海奧威廣告有限公司在參與這個項目過程中,取得了圓滿成功。
一、項目總體介紹
1、采用燈具種類:
(A)LED全彩柔光管;
(B)全彩LED點狀燈具;
(C)大功率LED變色投光燈;
(D)大功率舞臺投影燈;
(E)空中玫瑰;
(F)傳統泛光照明燈具;
2、 設計目標:
(A)實現所有可變色燈具的集中控制,整體色彩同步漸變,突出建筑的“燈籠”造型;
(B)燈籠體位置,通過計算機對全彩LED柔光管進行控制,可以實現奧運福娃等任意圖文的變化演繹;
(C)實現所有燈具的集中控制,協調表演各種場景變化;
(D)配合奧運進程,可以實時發布奧運信息;
二、 項目特點
1、 集中控制系統目前處于國內領先地位
系統先進性主要表現在以下幾方面:
(A)高塔的景觀照明控制模式新穎,勘稱國內首創。到目前為止,在國內高塔行業內,還沒有出現將6種以上可變化燈具集中進行控制,燈具數量及控制規模也是國內。

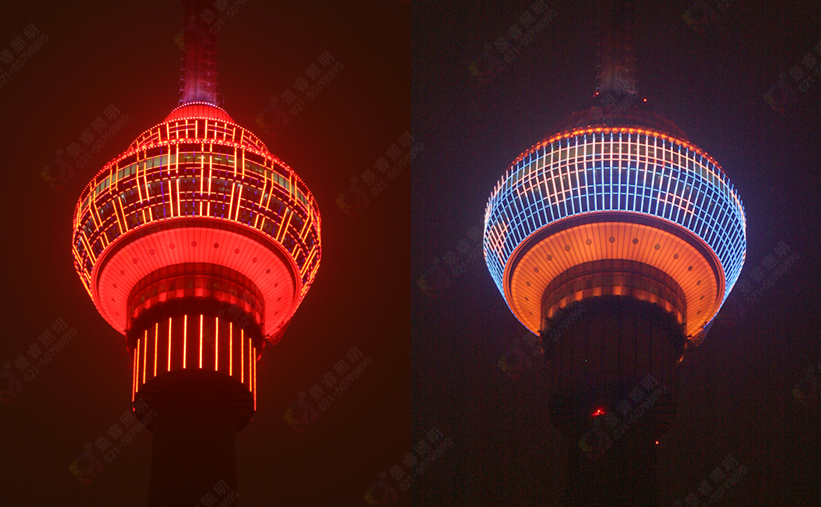

(B)燈籠屏體燈光控制技術目前處于國內領先,全彩LED柔光管燈具沿著燈籠體外側球面非標排列,有橫向、有縱向,通過控制仍然可以不變形的表現完整的燈光畫面,支持播放AVI等多種格式視頻文件;
(C)采用雙系統控制模式,大大提高了控制系統的安全性。整個系統平時采用脫機模式工作,預先將所有場景模式預存在控制主機內,通過時間控制系統,對所有16套控制設備實現場景集中控制,同步表現各種燈光變化。在遇到系統故障時,可以即時啟動主控計算機,切換到實時控制模式狀態,通過并行、備用數據傳送通道發出燈光控制指令,確保在重大節日狀態下,系統穩定完成各項工作。

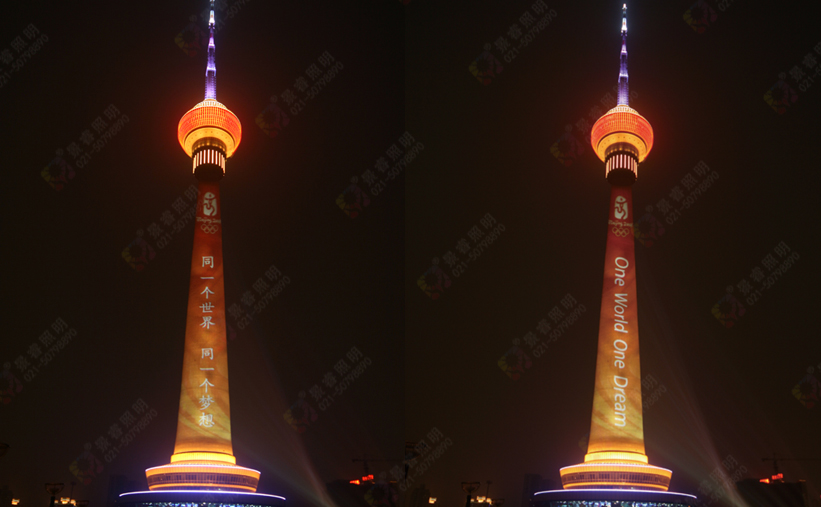

(D)具備特殊的文字編輯模式,即時發布各種信息。主控計算機可以通過由4800多米LED全彩柔光管組成的燈籠屏體,實時發布各種即時信息,如天氣預報或者奧運快訊等,這在燈具非標排列狀態下,屬于國內首創應用。
(E)在實現對所有LED燈具進行色彩、圖文控制的同時,也實現了對空中玫瑰的實時控制,包括轉動角度、速度、停留時間等,另外對大功率舞臺投影燈也實現實時控制
2、 全部采用質量可靠的專業燈具
(A)大功率變色投光燈的投射效果另人滿意。在100米的高度仍然可以表現出相當?shù)纳蕽舛群土炼龋憩F(xiàn)出眾。

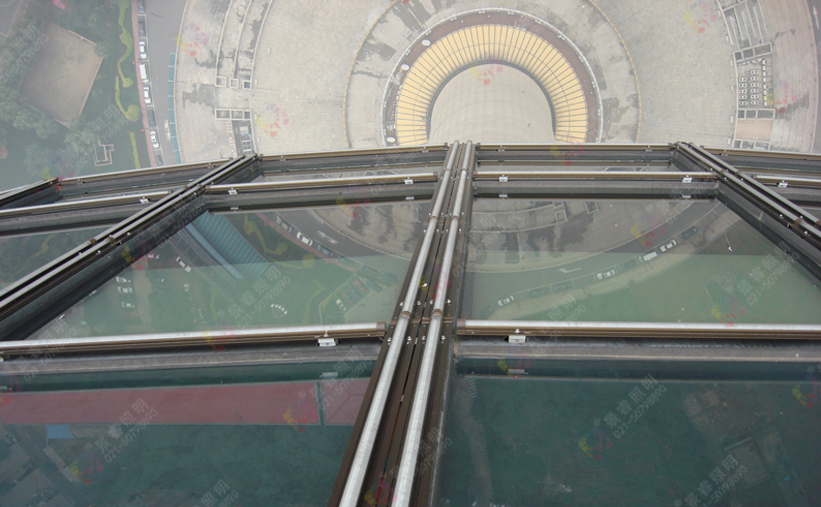

(B)LED全彩柔光管是上海光聯照明科技有限公司專門為中央廣播電視塔燈籠體結構量身定做的一款燈具。為盡可能減小燈具的風阻,燈具設計、制作成發光直徑為30mm,燈體采用PC燈管和特制鋁型材相結合的形式,光源采用三合一全彩貼片封裝,1200mm長度內設置為12個可控段落,通過系統進行任意色彩控制。為了提高燈具白天的隱蔽性,鋁合金型材特別陽極氧化制作成接近燈籠體本身的古銅色。燈具的另一大特點是,直徑30mm的柔光管在沒有采用任何膠水的情況下,卻仍然通過燈具質量檢測中心的IP65標準的檢測,為確保燈具的長期正常工作提供了堅實的基礎。

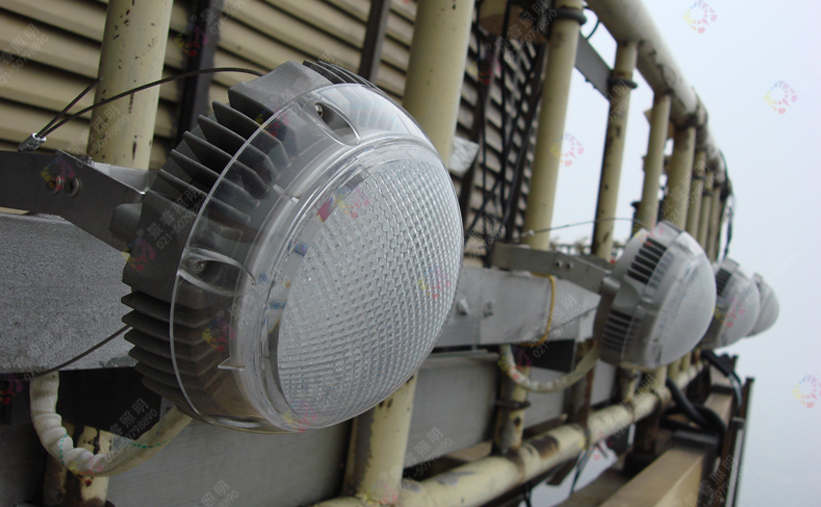

(C)LED點狀燈具外觀精美,結構設計合理,雙重防水及特殊的內部散熱結構設計,保證燈具的長期正常工作,內置54顆直徑5mm的高亮度LED光源,確保在距離建筑2公里以外,仍然感受到滿意的燈光效果。
3、 系統達到節能目標
改造前,中央廣播電視塔大量采用傳統鎂耐燈和PAR燈進行建筑外立面裝飾,所有光源均采用鎢絲通電發光,能耗較大,原來的總工耗約為400KW;改造后,大部分燈具改用了LED光源,不僅燈光變換效果得到了極大的豐富,同時也大大降低了能耗,改造后,景觀照明系統總功率約為200KW;
工程信息
項目地址:北京西三環11號
主要設備及控制系統集成供應商:華北工控制科技有限公司
施工單位:上海豫盛光電科技有限公司
主要供應設備:
(1) 全彩柔光管;GLR-LP30-SHY-SM(4800米)
(2) 全彩點狀燈具;GLR-D140-7C-54(1480套)
(3) 全彩控制工控機;GLK-CF-2008(18套)
(4) 控制計算機;GLK-RT-2008(1套)
